Van Den Hul The DIGI-COUPLER 75Ohm (Halogen Free) Digitális összekötő kábel

A Digi-Coupler 75 Ohm a felső kategóriás SPDIF audio interkonnekt kábel a kínálatban. Kiválóan alkalmazható videó, és HF jelek átvitelére is

A Digi-Coupler 75 Ohm speciálisan úgy van tervezve, hogy a 75 ohmos digitális formátumokon az elérhető legmagasabb jel átvitel minőséget lehessen elérni vele. Kritikus audiofil, és professzionális alkalmazásra tökéletes.

A kábel tervezésekor minden apró részletre is kiterjedt a figyelem. A rövid távú SPDIF, és a nagyobb távolságú stúdió alkalmazásokhoz is kimagasló audio minőséget garantál. Jelentős fejlesztés lehet az otthoni rendszer hangminőségében. Mivel a kábel magas frekvencia átvitelre lett tervezve, a videó jelek, és a nagyfrekvenciás jelek sem okoznak problémát, akár a giga Hertzes tartományig.

Általános jellemzők:

A Digi-Coupler 75 Ohm legfontosabb jellemzője, hogy állandó, precíz 75 Ohm az impedanciája. 3 GHz-ig garantált a 75 Ohm +/- 0,5 Ohm impedancia

Ez nagyon fontos paraméter, mivel a jel visszaverődhet a kábelen belül is (állóhullám). A visszaverődések beépülnek a jelbe, és a digitális audio hanganyagokon visszhangot okozhatnak. A vevő oldalon ez károsan befolyásolja a D/A konverter órajel pontosságot, és a PLL hurok pontosságát, emellett a mintavételezés stabilitását is zavarja. A kábelen belüli jel visszaverődés eredménye a torzítás, amelyet az audio szakmában jitter torzításként is emlegetnek. Rendkívül zavaró lehet egy pontos képalkotásra, és bemutatóra képes rendszeren.

Megjegyzés:

Hogy megmaradjon a precíz 75 Ohmos impedancia, és elkerülhető legyen a jel reflektáció, a Digi-Coupler 75 Ohm kábelt 8 cm sugárnál kisebb körbe meghajlítani nem javasolt.

A Digi-Coupler 75 Ohm másik fontos jellemzője a nagyon magas sávszélessége. Csak példaként említjük: A -3 dB átviteli sávszélessége 10 méteres hosszban 770 MHz

A széles átviteli tartomány fontosságát mi sem bizonyítja jobban, mint hogy az SPDIF digitális audio átvitelhez javasolt minimum sávszélesség 6 MHz. Ez a minimális érték már elfogadható alacsony jitter torzítást okoz. A Digi-Coupler 75 Ohm olyan mértékben szárnyalja túl a minimális átvitel igényt, hogy garantáltan semmiféle jitter torzítást nem fog okozni.

A digitális audio jel egysége a bit. Ez nulla, és egy jelekből áll. A négyszög jelek vízszintes része hordozza a jelfeldolgozás szint információt, a felfutó élnek tehát a lehető leginkább meredeknek kell lennie, ellenkező esetben megzavarhatja a feldolgozó egység bit számlálóját, ami megengedhetetlen.

A kábel átviteli sávszélessége csökken a hosszúság növekedésével. Rendkívül fontos dolog tehát az, hogy a sávszélesség legyen jelentősen nagyobb, mert ilyen módon bizonyosan nem befolyásolja a hangminőséget. Ha egy feldolgozó egységet megzavar a gyenge impulzus átvitel, akkor garantált jitter torzítás, és bit error jelenségek csökkenthetik a bemutató, és a hang minőségét.

Rövid megjegyzés az optikai kábelek sávszélességéről:

A fentiekből már kiderült, hogy a nagyon nagy sávszélesség gyakorlatilag zaj, és torzítás mentes átvitelt eredményez. Az optikai kábel önmagában nagy sávszélességre képes, de a transmitter elektronikák bizony rengeteget rontanak rajta. Emellett az optikai kábelek jelentős mértékű csillapítása tovább fokozza a transmitter egységek csökkent képességeire visszavezethető torzításokat. A körülményektől függően egy koaxiális SPDIF transmitter egység sokkal jobb jitter torzítással rendelkezhet, ha például a Digi-Coupler 75 Ohm kábelt alkalmazza az átvitelhez.

A Digi-Coupler 75 Ohm nagyon alacsony jelszint csökkenést okoz egységnyi hosszúságban. Példa: 100 MHz leosztása csak 0,11 dB/méter, amely hihetetlen alacsony adat. A HF diagramon tekintheti meg a pontos adatokat.

Az alacsony jelszint csökkenés (vagy alacsony jelveszteség) kiemelt fontosságú lehet a nagyobb kábelezés távolság esetén. Professzionális, és stúdió alkalmazásoknál ez rendszeres, ennek ellenére meg kell őrizni a lehető legjobb jel/zaj viszonyt. Ugyanez igaz a videó jelek, és a HF jelek átvitelére is. A külső zajok nagyobb jelszint esetén sokkal kevésbé befolyásolják a minőséget. A külső zajok ellen az árnyékolással védekezik a kábel.

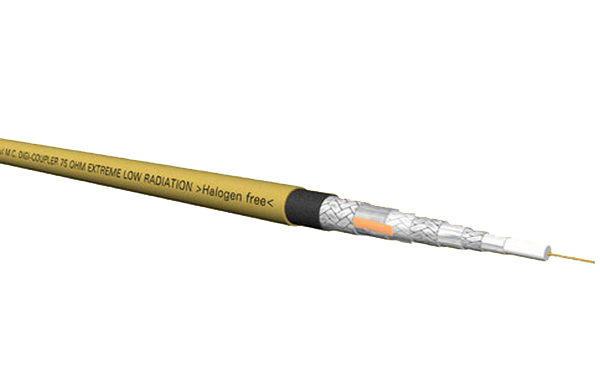

A Digi-Coupler 75 Ohm nyugodtan nevezhető „Superscreened”, vagy alacsony transfer impedanciás kábelnek. A rádiófrekvenciás, és elektromágneses zavarok távoltartásához a legmagasabb szintű árnyékolás szükséges. A Digi-Coupler 75 Ohm triaxiális felépítése garantálja a teljes zavarvédelmet

Megjegyzés:

Triaxiális felépítés: Általánosságban azt jelenti, hogy a koaxiális kábelt egy külön elszigetelt árnyékolás veszi körbe.

A Digi-Coupler 75 Ohm nem kevesebb. Mint három árnyékolással rendelkezik, emellett a Linear Structured Carbon (LSC) külső réteget alkalmazza, amely ultra magas csillapítással támogatja a az ultra alacsony transzfer impedanciát. A kábel jogosan viseli tehát a Superscreened jelzőt

A különlegesen védett kábel akár nagyobb kábelezés hossz esetén is ellenáll az elektromágneses, és rádiófrekvenciás zavaroknak. A kábelezéskor az sem jelent problémát, ha azok párhuzamosan futnak egymás mellett más kábelekkel.

A jelkábelek akkor nevezhetők alacsony transzfer impedanciásnak, ha 50 mikro Ohm alatt van a méterenkénti impedancia értékük. A transzfer impedancia árnyékolás esetén való méréséhez speciális, erre tervezett zavaró készüléket használnak. A jelbe bejutott zavaró jel nagysága határozza meg az értéket. Mivel a Digi-Coupler 75 Ohm kimagasló módon csökkenti a zavaró jeleket, akár egy hálózati kábel mellé is le lehet fektetni kábelezéskor. A HF Performance grafikonon tekintheti meg a 3 GHz méréshatárral felvett értékeket

A Digi-Coupler 75 Ohm nagy tisztaságú ezüsttel bevont árnyékolását a HULLIFLEX polimer alapú szigetelő anyag óvja a külső behatásoktól. Ez a speciális anyag optimális védelmet nyújt még a kémiai (korrózió) behatások ellen is, emellett nagyon hosszú életű.

A professzionális nagy felbontású alkalmazásokra tervezett Digi-Coupler 75 Ohm kábel minden felhasznált technológiája nélkülözi a kompromisszumokat. Bármely 75 ohmos jel átviteléhez tökéletesen pontos 75 Ohm impedanciát garantál, így a legjobb választása lehet az audiofil, és videofil közönségnek.

Az ár 1 méterre vonatkozik
